Mașină CNC Osborn ATB

ATB®

ATB® este abrevierea pentru Advanced Technology Brush System și reprezintă gama noastră de perii pentru debavurare automată, imediat după procesul de prelucrare.

ATB® - Perii de înaltă tehnologie pentru debavurare automată.

Periile ATB® sunt unelte de precizie care contribuie în mare măsură la calitatea produselor finale. Acestea pot fi adaptate în funcție de componentă la aproape orice material care urmează să fie prelucrat.

Periile noastre ATB® sunt disponibile cu o gamă largă de peri abrazivi și material de umplere din sârmă, cu diferite granulații și diametre ale filamentelor/sârmei.

Se încarcă…

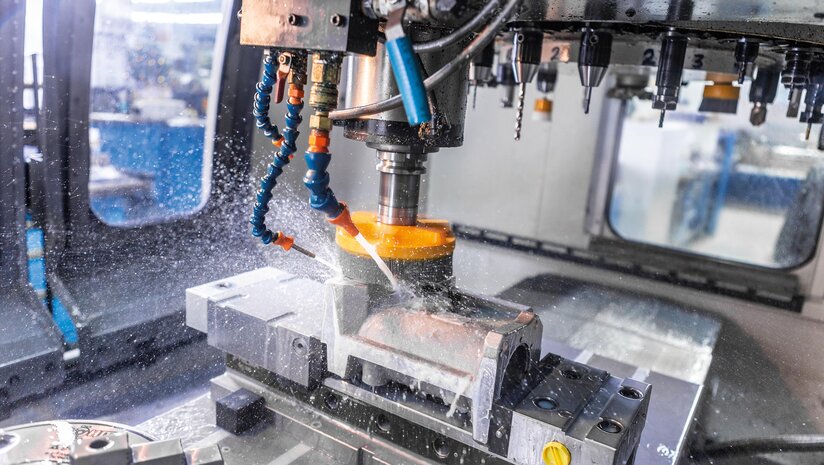

Mașină CNC Osborn ATB

Periile ATB® sunt proiectate pentru adaptarea directă la suporturile de scule, ceea ce înseamnă că pot fi utilizate în centre de prelucrare, strunguri și mașini de frezat CNC, celule robotizate etc.

Periile sunt utilizate în etapa ulterioară procesului de prelucrare și pot fi folosite fără probleme cu lubrifianți de răcire, emulsii sau apă.
Astfel, piesele prelucrate pot fi debavurate și finisate direct, în mod fiabil și reproductibil, pe mașină, fără a fi necesară o nouă prindere.

Comparație înainte/după.

Se încarcă…

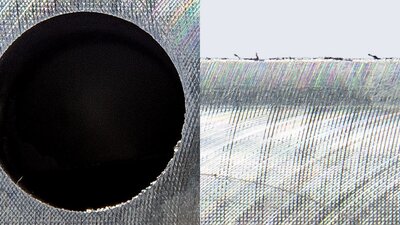

Înainte de prelucrare – formare evidentă de bavuri pe muchie. Urme de frezare pe suprafață.

Se încarcă…

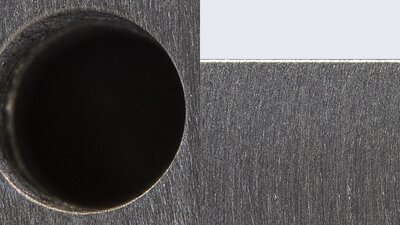

După prelucrare – bavurile au fost îndepărtate în mod fiabil, iar muchiile au fost rotunjite. Suprafața are un aspect uniform, periat.

Avantaje și
Exemple de aplicare.

Perii ATB® au o densitate de umplere de 4 ori mai mare decât periile disc fabricate prin procesul convențional (ștanțate). Ca urmare, durata de viață a periilor este mult mai mare, cu viteze de producție mai ridicate și rezultate de debavurare mai bune și mai eficiente.

  • Costuri minime de proces
  • Perii abrazivi încapsulați ferm
  • Suprafață de umplere extrem de densă
  • Durată de viață extrem de lungă a sculei
  • Stabilitate dimensională și concentricitate ridicate
  • Este posibilă utilizarea lubrifiantului de răcire, a emulsiilor și a apei
  • Suprafață de umplere plană
  • Numeroase materiale de umplere diferite, de exemplu peri abrazivi, materiale din sârmă, material de umplere mixt
  • Nu este necesară refixarea piesei după prelucrare

Datorită timpilor de prelucrare mai scurți și rotunjirii foarte uniforme a muchiilor, periile noastre ATB® sunt deosebit de potrivite pentru debavurare:

  • Piese frezate și strunjite
  • Piese rectificate
  • Piese sinterizate
  • Piese ștanțate, decupate (nibbling) și presate
  • Piese pneumatice și hidraulice
  • Componente ale motorului, de exemplu chiulasă, bloc cilindri etc.
  • Piese turnate sub presiune
  • Plăci de supapă
  • Piese rectificate plan
  • Componente dințate
  • Suprafețe de contact și de etanșare
  • Finisare

Osborn

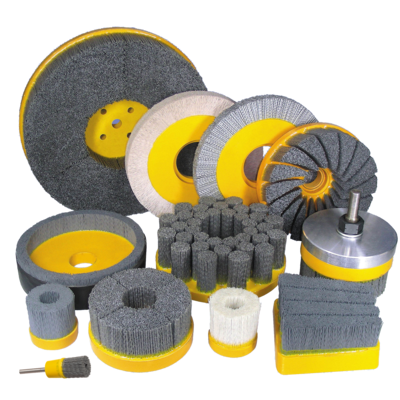

Portofoliul ATB®.

Suporturi pentru scule și adaptabilitate.

Periile ATB® sunt compatibile cu următoarele suporturi de scule, asigurând adaptabilitate directă pentru utilizarea în stații de prelucrare automatizate:

Perii disc ATB®

  • Adaptoare pentru freze cu alezaj DIN 69882-3 / Arbori universali DIN 69882-2
  • Suport cu cap planetar
  • Cu seturile de prindere Osborn, sunt posibile și alte suporturi, cum ar fi suporturile Weldon sau similare.
  • Suporturi de scule cu tija conică HSK DIN 69893
  • Suporturi de scule cu con ISO SK conform DIN 69871
  • Suporturi pentru scule cu tijă dreaptă DIN 69882-4 (Weldon DIN 1835 B) etc.

Perii circulare ATB®

  • Adaptoare pentru freze cu alezaj DIN 69882-3 / Arbori universali DIN 69882-2
  • Gaură traversantă cu și fără canal de pană
  • Cu seturi de prindere Osborn (suporturi pentru tije)
  • Suporturi de scule cu tija conică HSK conform DIN 69893
  • Suporturi de scule conice ISO SK conform DIN 69871

Perii de capăt ATB®

  • Suporturi pentru tije
  • Suporturi de scule cu tija conică HSK conform DIN 69893
  • Suporturi de scule cu con ISO SK conform DIN 69871
  • Suporturi pentru scule cu tijă dreaptă conform DIN 69882-4 (Weldon DIN 1835 B) etc.

Modele de umplere și execuții.

Pentru a obține cele mai bune rezultate posibile în ceea ce privește debavurarea și finisarea, sunt necesare diferite modele și tipuri de umplere. În funcție de familiile de produse disponibile din gama de perii ATB®, oferim, printre altele, următoarele tipuri de umplere:

Se încarcă…

Perie disc ATB®

  • umplere completă (densitate maximă de umplere)
  • umplere parțială (segmentată)
  • turboshape
  • umplere inelară
  • umplere conică/înclinată (sub unghi)
  • versiune cu umplere punctiformă

Perie circulară ATB®

  • umplere completă (densitate maximă de umplere)
  • umplere parțială (segmentată)

Perie de capăt ATB®

  • umplere completă (densitate maximă de umplere)

În funcție de materialul care urmează să fie prelucrat și de geometria piesei de prelucrat, periile ATB® pot fi echipate cu diverse materiale de umplere, de la umplere din sârmă la peri abrazivi și umplere mixtă.

Fezabilitate tehnică și configurații standard.

Pentru a valorifica la maximum avantajele liniei noastre de produse ATB®, este adesea necesar să se facă schimb de idei cu specialiștii noștri în produse. Adesea, se elaborează pentru client unelte de periere specifice aplicației, care sunt dezvoltate ținând cont de întregul proces de prelucrare.

Oferim următoarele configurații standard (dimensiuni) pentru cele trei familii de produse ATB®:

Se încarcă…

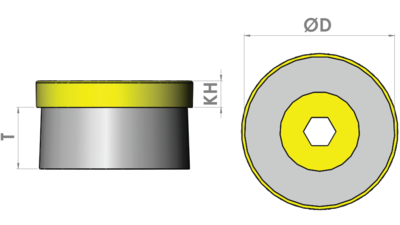

Perie disc ATB®

  • Diametru exterior D: de la Ø40 la Ø250 mm
  • Lungimea filamentului T: 35 mm
  • Înălțimea corpului KH: 13 mm
Se încarcă…

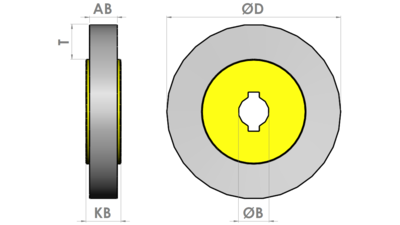

Perie circulară ATB®

  • Diametru exterior D: de la Ø100 la Ø355 mm
  • Lățime de lucru AB: de la 6 la 36 mm
  • Lățimea corpului KB: de la 10 la 40 mm
  • Diametrul orificiului de montare ØB: de la 16 la 134 mm, cu sau fără canale de pană
Se încarcă…

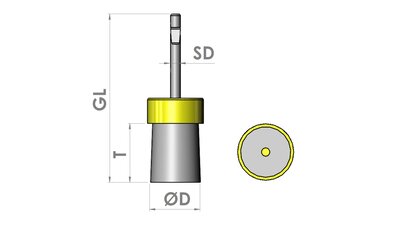

Perie de capăt ATB®

  • Diametru exterior D: de la Ø16 la Ø40 mm
  • Lungimea filamentului T: de la 25 la 30 mm
  • Diametrul tijei: 6-8 mm
  • Lungime totală SL: de la 85 la 176 mm

ATB®
Produse.

Filtrați produsele
Se încarcă…
Imaginea produsului pentru Perii disc industriale – Perii disc ATB® cu densitate maximă de umplere, sistem de prindere compatibil EUIBDB001

Perii disc ATB® cu densitate maximă de umplere, sistem de prindere compatibil

Evolution

Poate fi utilizat pentru debavurarea componentelor din cele mai diverse materiale, cum ar fi oțelul, aluminiul și fonta.

Se încarcă…
Imaginea produsului pentru Perii disc industriale – Perii disc ATB® cu densitate maximă de umplere, pentru montarea pe suporții de frezare EUIBDB003

Perii disc ATB® cu densitate maximă de umplere, pentru montarea pe suporții de frezare

Evolution

Pentru montarea directă pe suporții de freze, fără a fi nevoie de un set/sistem de prindere suplimentar.

Se încarcă…
Imaginea produsului pentru Perii disc industriale – Perii disc ATB® cu densitate maximă de umplere, cu prindere pe portscule EUIBDB002

Perii disc ATB® cu densitate maximă de umplere, cu prindere pe portscule

Evolution

Pentru debavurarea suprafețelor de etanșare și de contact. Aplicarea trebuie să aibă loc pe mașini staționare. Se recomandă utilizarea cu lubrifiant de răcire, apă, ulei.

Se încarcă…
Imaginea produsului pentru Perii disc industriale – Perii disc ATB® cu densitate maximă de umplere, Turbo-line EUIBDB004

Perii disc ATB® cu densitate maximă de umplere, Turbo-line

Evolution

Perii pentru utilizare pe sistemele de debavurare continuă cu capete planetare.

Se încarcă…
Imaginea produsului pentru Accesorii – Suporturi de scule pentru perii cu disc ATB® EUIBAC002

Suporturi de scule pentru perii cu disc ATB®

Evolution

Compatibil cu perii cu disc ATB® care includ un orificiu central de Ø18 mm cu orificii de antrenare.

Se încarcă…
Imaginea produsului pentru Accesorii – Dispozitive de prindere pentru perii disc ATB® EUIBAC001

Dispozitive de prindere pentru perii disc ATB®

Evolution

Dispozitive de prindere cu un Ø de Ø 12 mm DIN 6535-HB, compatibile cu perii disc ATB® care includ un orificiu de montare hexagonal.

Se încarcă…
Imaginea produsului pentru Perii de capăt industriale – Perie de capăt ATB®, adaptare cu tijă EUIBEB001

Perie de capăt ATB®, adaptare cu tijă

Evolution

Perie de capăt ATB® cu tijă pentru adaptarea directă pe mai multe suporturi de scule. Vă rugăm să vă adresați tehnicienilor noștri de aplicații pentru eventualele cereri și întrebări legate de produsele ATB®

Se încarcă…
Imaginea produsului pentru Perii disc industriale – Perie disc ATB® cu densitate mare, adaptare la tijă EUIBWB002

Perie disc ATB® cu densitate mare, adaptare la tijă

Evolution

Perie disc ATB® cu tijă pentru adaptarea directă pe mai multe suporturi de scule. Vă rugăm să vă adresați tehnicienilor noștri de aplicații pentru cereri deschise și întrebări generale de

Se încarcă…
Imaginea produsului pentru Perii disc industriale – Perie disc ATB® densitate mare si uniformă, cu prindere pe portuscule EUIBWB001

Perie disc ATB® densitate mare si uniformă, cu prindere pe portuscule

Evolution

Perie disc ATB® cu canelură longitudinală pentru prindere directă pe portscule (de ex. HSK, SK, BT) ca suporturi pentru capete de freză și suporturi de arbore de frezare combinate. Nu ezitați să întrebați inginerii noștri de aplicații despre întrebări generale și specifice legate de produsele ATB®.

Se încarcă…
