ATB® steht für Advanced Technology Brush System und bildet unsere Produktreihe von Bürsten für automatisiertes Entgraten direkt nach dem Bearbeitungsprozess.

ATB® – Hightech Bürstwerkzeuge für
automatisiertes Entgraten.

ATB® Bürsten sind Präzisionswerkzeuge, die zu einem großen Teil für die Qualität der Endprodukte verantwortlich sind. Sie können bauteilorientiert auf fast jedes zu bearbeitende Material abgestimmt werden.

Unsere ATB®-Bürsten stehen Ihnen mit einer großen Auswahl an Schleifborsten und Drahtbesatz in unterschiedlichen Korngrößen und Filament-/Draht-Durchmessern zur Verfügung.

Loading...
Osborn ATB CNC Machine

ATB® Bürsten sind für die direkte Adaption auf Werkzeughaltern ausgelegt, wodurch sie in Bearbeitungszentren, CNC Dreh-& Fräsmaschinen, Roboterzellen o.ä. eingesetzt werden können.

Der Einsatz der Bürsten findet dem Zerspanungsprozess nachgeschaltet statt und kann problemlos unter der Verwendung von Kühlschmierstoffen, Emulsionen oder Wasser erfolgen. Dadurch können die zerspanten Werkstücke ohne Umspannen auf der Maschine direkt, prozesssicher und reproduzierbar entgratet und gefinished werden.

Vorher/Nachher-Vergleich.

Loading...

Vor der Bearbeitung – deutliche Gratbildung an der Kante. Fräsrillen auf der Oberfläche.

Loading...

Nach der Bearbeitung - Grate wurden zuverlässig entfernt und die Kanten verrundet. Die Oberfläche hat eine ebenmäßige, gebürstete Optik.

Vorteile und
Anwendungsbeispiele.

ATB®-Bürsten haben eine 4 x höhere Besatzdichte als die im herkömmlichen Verfahren (gestanzt) hergestellten Tellerbürsten. Resultierend erhöht sich die Standzeit der Bürsten um ein Vielfaches; und das bei gleichzeitig höheren Durchlaufgeschwindigkeiten und besseren, sowie effizienteren Entgratergebnissen.

  • Minimale Prozesskosten
  • Fest vergossene Schleifborsten
  • Extrem dichte Besatzoberfläche
  • Enorm hohe Standzeiten
  • Hohe Formstabilität und Rundlaufgenauigkeit
  • Einsatz von Kühlschmierstoff, Emulsionen und Wasser möglich
  • Plane Besatzoberfläche
  • Zahlreiche, verschiedene Besatzmaterialien
  • u.a. Schleifborsten, Drahtmaterialien, Mischbesatz
  • Kein Umspannen des Werkstücks nach Zerspanung

Aufgrund kürzerer Bearbeitungszeiten und sehr gleichmäßigen Kantenverrundungen eignen sich unsere ATB®-Bürsten besonders zum Entgraten von:

  • Gefräste und gedrehte Teile
  • Geschliffene Bauteile
  • Sinterteile
  • Stanz-, Nippel- und Pressteile
  • Pneumatik und Hydraulikteile
  • Motorenkomponenten, z.B. Zylinderkopf, Zylinderblock etc.
  • Druckgussteile
  • Ventilplatten
  • Flachgeschliffene Teile
  • Verzahnte Bauteile
  • Kontakt- und Dichtflächen
  • Finishen

Das Osborn
ATB®-Portfolio.

Werkzeugaufnahmen & Adaptiermöglichkeiten.

ATB®-Bürsten sind kompatibel mit allen gängigen Werkzeughaltern in Bearbeitungsstationen.

ATB®-Tellerbürsten

  • Messerkopfaufnahme nach DIN 6357 und Kombifräsdorn nach DIN 6358
  • Planetenkopf-Aufnahme
  • Mit Osborn Spannsets weitere Aufnahmen möglich wie Weldon-Aufnahme o.ä.
  • Hohlschaftkegel HSK nach DIN 69893
  • Steilkegel SK nach DIN 69871
  • Zylinderschaftaufnahme (Weldonaufnahme), Spannzangenfutter o.ä.

ATB®-Rundbürsten

  • Messerkopfaufnahme nach DIN 6357 und Kombifräsdorn nach DIN 6358
  • Durchgangsbohrung mit und ohne Keilnut
  • Mit Osborn Spannsets (Schaftaufnahmen)
  • Hohlschaftkegel HSK nach DIN 69893
  • Steilkegel SK nach DIN 69871

ATB®-Pinselbürsten

  • Schaftaufnahme
  • Hohlschaftkegel HSK nach DIN 69893
  • Steilkegel SK nach DIN 69871
  • Zylinderschaftaufnahme (Weldonaufnahme), Spannzangenfutter o.ä.





Besatzformen & Ausführungen.

Um bestmögliche Entgrat- und Finishergebnisse erzielen zu können, bedarf es unterschiedlicher Besatzformen und -ausführungen. Abhängig von den verfügbaren Produktfamilien der ATB®-Bürsten bieten wir u.a. nachfolgende Besatzausführungen an:

Loading...

ATB®-Tellerbürste

  • Vollbesatz (max. Besatzdichte)
  • Teilbesatz (segmentiert)
  • Turboform
  • Ringbesatz
  • konischer/angestellter Besatz (unter Winkel)
  • getupfte Ausführung

ATB®-Rundbürste

  • Vollbesatz (max. Besatzdichte)
  • Teilbesatz (segmentiert)

ATB®-Pinselbürste

  • Vollbesatz (max. Besatzdichte)

Bestimmt durch den zu bearbeitenden Werkstoff und die Werkstückgeometrie lassen sich ATB®-Bürsten mit diversen Besatzmaterialien bestücken, von Drahtbesatz, über Schleifborsten bis hin zu Mischbesatz.

Technische Machbarkeit & Standardkonfigurationen.

Um die Vorteile unserer ATB®-Produktlinie bestmöglich ausschöpfen zu können, bedarf es in vielen Fällen einem Austausch mit unseren Produkt Profis. Häufig werden für den Kunden anwendungsfallspezifische Bürstwerkzeuge erarbeitet, welche unter Anbetracht des gesamten Bearbeitungsprozesses entwickelt werden.

Für die drei ATB®-Produktfamilien bieten wir nachstehende Standardkonfigurationen (Dimensionen/Abmessungen) an:

Loading...

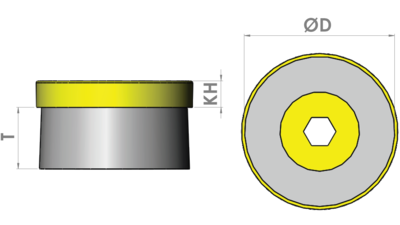

ATB®-Tellerbürste

  • Außen-Ø D: Ø40 bis Ø250 mm
  • Besatzhöhe T: 35 mm
  • Körperhöhe KH: 13 mm
Loading...

ATB®-Rundbürste

  • Außen-Ø D: Ø100 bis Ø355 mm
  • Arbeitsbreite AB: 6 bis 36 mm
  • Körperbreite KB: 10 bis 40 mm
  • Aufnahmebohrung ØB: 16 bis 134 mm mit und ohne Keilnuten
Loading...

ATB®-Pinselbürste

  • Außen-Ø D: Ø16 bis Ø40 mm
  • Besatzhöhe T: 25 bis 30 mm
  • SchaftØ: 6-8 mm
  • Gesamtlänge GL: 85 bis 176 mm

ATB®
Produkte.

Produkte filtern
Loading...
Produktfoto für Zubehör – Spannsets für ATB®-Tellerbürsten mit Schaft und Spannfläche EUIBAC001

Spannsets für ATB®-Tellerbürsten mit Schaft und Spannfläche

Evolution

Spannset mit Schaft-Ø 12 mm und Spannfläche DIN 6535-HB. Kompatibel mit ATB® Tellerbürsten, die über eine Sechskant-Aufnahmebohrung verfügen.

Loading...
Produktfoto für Zubehör – Werkzeughalter EUIBAC002

Werkzeughalter

Evolution

HSK – A63, to DIN 69893

Loading...
Produktfoto für Industrie Tellerbürsten – ATB®-Tellerbürsten mit Vollbesatz, für Werkzeughalter EUIBDB002

ATB®-Tellerbürsten mit Vollbesatz, für Werkzeughalter

Evolution

Für die Entgratung von Dicht- und Kontaktflächen, sowie von Funktionsbereichen unterschiedlichster Bauteile.

Loading...
Produktfoto für Industrie Tellerbürsten – ATB®-Tellerbürsten mit Vollbesatz, Turbo-Line EUIBDB004

ATB®-Tellerbürsten mit Vollbesatz, Turbo-Line

Evolution

Bürsten für den Einsatz auf Durchlaufentgratanlagen mit Planetenköpfen.

Loading...
Produktfoto für Industrie Tellerbürsten – ATB®-Tellerbürsten mit Vollbesatz, Kombi-Fräsdorn/Messerkopfaufnahme EUIBDB003

ATB®-Tellerbürsten mit Vollbesatz, Kombi-Fräsdorn/Messerkopfaufnahme

Evolution

Zur Direktaufnahme auf Kombifräsdorn/Messerkopfaufnahme, die kein weiteres Spannset/System erfordern.

Loading...
Produktfoto für Industrie Tellerbürsten – ATB®-Tellerbürsten mit Vollbesatz, mit Spannset kombinierbar EUIBDB001

ATB®-Tellerbürsten mit Vollbesatz, mit Spannset kombinierbar

Evolution

Für die Entgratung von Bauteilen aus unterschiedlichsten Materialien, wie Stahl, Alu, Guss etc. nach dem Zerspanungsprozess.

Loading...
Produktfoto für Industrie Rundbürsten – ATB®-Rundbürsten mit Vollbesatz, Schaftaufnahme EUIBWB002

ATB®-Rundbürsten mit Vollbesatz, Schaftaufnahme

Evolution

ATB®-Rundbürste mit Schaft zur direkten Aufnahme in diversen Werkzeughaltern. Fragen Sie gerne unsere Anwendungstechniker bei allgemeinen und spezifischen Anwendungsfragen rund um die ATB® Produktwelt.

Loading...
Produktfoto für Industrie Pinselbürsten – ATB®-Pinselbürsten, Schaftaufnahme EUIBEB001

ATB®-Pinselbürsten, Schaftaufnahme

Evolution

ATB®-Pinselbürste mit Schaft zur direkten Aufnahme in diversen Werkzeughaltern. Fragen Sie gerne unsere Anwendungstechniker bei allgemeinen und spezifischen Anwendungsfragen rund um die ATB® Produktwelt.

Loading...
Produktfoto für Industrie Rundbürsten – ATB®-Rundbürsten mit Vollbesatz, Messerkopfaufnahmen/Kombi-Fräsdorn EUIBWB001

ATB®-Rundbürsten mit Vollbesatz, Messerkopfaufnahmen/Kombi-Fräsdorn

Evolution

ATB®-Rundbürste mit Längsnut zum direkten Aufspannen auf Werkzeughaltern (z.B. HSK, SK, BT) als Messerkopfaufnahmen und Kombi-Fräsdorn-Aufnahmen. Fragen Sie gerne unsere Anwendungstechniker bei allgemeinen und spezifischen Anwendungsfragen rund um die ATB® Produktwelt.
