Kantenverrundung

Entgegen dem Entgraten mit Drahtbesatz wirken hierzu die in der Kunststofffaser eingebetteten Schleifkörner unter Rotation und Vorschub gegen die Werkstückkante und verrunden diese. Durch Änderung der Einstellparameter können verschiedene Verrundungsgrößen erzielt werden.

Über Kantenverrundung.

Ist zusätzlich zu dem Entgratprozess eine Kantenverrundung erforderlich, lässt sich mit den ATB®-Bürsten mit Schleifnylon eine definierte und konstante Kantenverrundung erreichen.

Entgegen dem Entgraten mit Drahtbesatz wirken hierzu die in der Kunststofffaser eingebetteten Schleifkörner unter Rotation und Vorschub gegen die Werkstückkante und verrunden diese. Durch Änderung der Einstellparameter können verschiedene Verrundungsgrößen erzielt werden.

Loading...

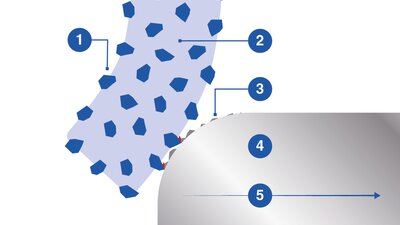

(1) Schleifkorn, (2) Kunststofffaser, (3) Span/Grat, (4) Werkstück, (5) Schnittrichtung

Welche Anwendungsbeispiele gibt es?

Kantenverrundungen finden bei unterschiedlichsten Werkstücken Verwendung. Die ausschlaggebende Anforderung an die Verrundung kann ebenfalls so vielseitig sein.

Mögliche Ziele der geometrischen Veränderung des Bauteils können u.a. sein:

  • Sicherheitsaspekt: Reduzierung des Verletzungsrisikos durch Schnittverletzungen
  • Hygieneaspekt: Reinigungsfreundlichkeit der Oberfläche
  • Reduzierung Werkzeugverschleiß: Schneidkantenverrundung für Standzeiterhöhung
  • Vorbereitung auf nachfolgende Oberflächenbeschichtung: Geometrie ermöglicht gleichmäßigere Schichtstärken und reduziert Korrosionsgefahr bei dünnwandigen Bauteilen

Nachfolgend eine Auflistung von Praxisbeispielen, bei denen Kantenverrundungen mit Hilfe von technischen Bürstlösungen angebracht werden können:

  • Werkzeuge (bspw. Schneidwerkzeuge wie Bohrer)
  • diverse Fräs- und Drehteile
  • Werkstücke aus Sintermetall

Schneidkantenbearbeitung Hartmetallwerkzeuge

Hartmetallwerkzeuge werden vor der Beschichtung bearbeitet. Insbesondere an den Schneidkanten erleichert eine gezielte Präparation und Verrundung mit abrasiven Bürsten die spätere Beschichtung.

Produkte zum Thema
Kantenverrundung.

Loading...
Produktfoto für Zubehör – Spannsets für ATB®-Tellerbürsten mit Schaft und Spannfläche EUIBAC001

Spannsets für ATB®-Tellerbürsten mit Schaft und Spannfläche

Evolution

Spannset mit Schaft-Ø 12 mm und Spannfläche DIN 6535-HB. Kompatibel mit ATB® Tellerbürsten, die über eine Sechskant-Aufnahmebohrung verfügen.

Loading...
Produktfoto für Zubehör – Werkzeughalter EUIBAC002

Werkzeughalter

Evolution

HSK – A63, to DIN 69893

Loading...
Produktfoto für Industrie Tellerbürsten – ATB®-Tellerbürsten mit Vollbesatz, Turbo-Line EUIBDB004

ATB®-Tellerbürsten mit Vollbesatz, Turbo-Line

Evolution

Bürsten für den Einsatz auf Durchlaufentgratanlagen mit Planetenköpfen.

Loading...
Produktfoto für Industrie Tellerbürsten – ATB®-Tellerbürsten mit Vollbesatz, für Werkzeughalter EUIBDB002

ATB®-Tellerbürsten mit Vollbesatz, für Werkzeughalter

Evolution

Für die Entgratung von Dicht- und Kontaktflächen, sowie von Funktionsbereichen unterschiedlichster Bauteile.

Loading...
Produktfoto für Industrie Tellerbürsten – ATB®-Tellerbürsten mit Vollbesatz, Kombi-Fräsdorn/Messerkopfaufnahme EUIBDB003

ATB®-Tellerbürsten mit Vollbesatz, Kombi-Fräsdorn/Messerkopfaufnahme

Evolution

Zur Direktaufnahme auf Kombifräsdorn/Messerkopfaufnahme, die kein weiteres Spannset/System erfordern.

Loading...
Produktfoto für Industrie Tellerbürsten – ATB®-Tellerbürsten mit Vollbesatz, mit Spannset kombinierbar EUIBDB001

ATB®-Tellerbürsten mit Vollbesatz, mit Spannset kombinierbar

Evolution

Für die Entgratung von Bauteilen aus unterschiedlichsten Materialien, wie Stahl, Alu, Guss etc. nach dem Zerspanungsprozess.

Loading...
Produktfoto für Industrie Rundbürsten – ATB®-Rundbürsten mit Vollbesatz, Schaftaufnahme EUIBWB002

ATB®-Rundbürsten mit Vollbesatz, Schaftaufnahme

Evolution

ATB®-Rundbürste mit Schaft zur direkten Aufnahme in diversen Werkzeughaltern. Fragen Sie gerne unsere Anwendungstechniker bei allgemeinen und spezifischen Anwendungsfragen rund um die ATB® Produktwelt.

Loading...
Produktfoto für Industrie Pinselbürsten – ATB®-Pinselbürsten, Schaftaufnahme EUIBEB001

ATB®-Pinselbürsten, Schaftaufnahme

Evolution

ATB®-Pinselbürste mit Schaft zur direkten Aufnahme in diversen Werkzeughaltern. Fragen Sie gerne unsere Anwendungstechniker bei allgemeinen und spezifischen Anwendungsfragen rund um die ATB® Produktwelt.

Loading...
Produktfoto für Industrie Rundbürsten – ATB®-Rundbürsten mit Vollbesatz, Messerkopfaufnahmen/Kombi-Fräsdorn EUIBWB001

ATB®-Rundbürsten mit Vollbesatz, Messerkopfaufnahmen/Kombi-Fräsdorn

Evolution

ATB®-Rundbürste mit Längsnut zum direkten Aufspannen auf Werkzeughaltern (z.B. HSK, SK, BT) als Messerkopfaufnahmen und Kombi-Fräsdorn-Aufnahmen. Fragen Sie gerne unsere Anwendungstechniker bei allgemeinen und spezifischen Anwendungsfragen rund um die ATB® Produktwelt.
